除尘布袋在水泥厂应用中最常见的几种腐蚀问题

　　　近年来，布袋除尘器在我国水泥工业得到越来越广泛的应用，在许多新建水泥生产线上全部选用袋除尘器，在老厂环保改造中也大多采用电改袋方案。在看到袋除尘器的优点的同时，我们也应充分认识到布袋袋除尘器存在的不足，如部分布袋除尘器存在设备阻力高、除尘效率降低、滤袋经常破损、滤袋使用寿命短等，主要是由于工艺设计选型和设备设计不合理、滤料选材不合理、滤料质量差以及生产运行维护不规范等导致的。在水泥生产过程中会出除尘器运行阻力过高的现象，其危害性非常大，如导致除尘效率降低、滤袋破损、滤袋寿命缩短、系统运行不稳定、系统电耗高等不利情况。　腐蚀是布袋除尘器除尘滤袋损坏的最常见的原因之一，由于烟气中含有多种腐蚀性物质，且在高温环境下腐蚀作用更大，从而会造成滤袋损坏。产生腐蚀的主要原因有水解、氧化、酸、碱腐蚀。其中主要以水解、氧化原因造成损坏较多，而酸腐蚀较少，碱腐蚀则更少。

　　(1)酸、碱腐蚀

　　腐蚀的主要原因是烟气中含有酸、碱性成分，随着这些化学物质气体的浓度变化而改变露点，如果除尘器在露点以下开机或停机时，废气中的SO2遇水形成H2SO4，就会造成滤袋纤维发生硬化、变形从而失去强度而损坏。

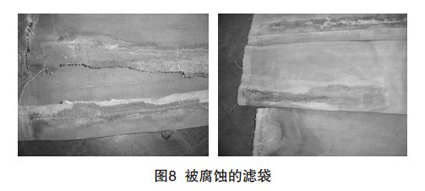

　　腐蚀损坏的痕迹多为放射状，并在滤袋表面形成大面积变色，造成滤袋变硬、变脆并出现少量不规则圆周洞，但与火星烧穿滤袋产生的不规则圆周洞不同，是可用肉眼分辨出来的。图8为河南某氧化镁厂氯化工段的烟气中的HCl含量非常高，PTFE滤袋平均使用寿命不到3个月，就被腐蚀得千疮百孔无法继续使用。所以，如果在此条件下进行脉冲清洗滤袋，将会加速除尘器布袋的损坏。

　　除了酸、碱腐蚀外，有机溶剂等对除尘器布袋的腐蚀也是不容忽视的，如垃圾焚烧尾气中某些微含量物质对滤袋的损害，目前还无法对其作出合理的解释，因为这些物质的含量实在是太低了，低到甚至无法检测到，但它们是实实在在地存在于尾气中，造成的危害是极大的。如溴蒸气(Br2)虽然其含量极微，但对滤袋造成的损害是致命的。

　　(2)水解

　　纤维水解是水分子进入到纤维中并与高分子发生化学反应，使其分子链断裂生成新的小分子物质的过程。由于分子量变小，纤维抗拉强度减弱而损坏。以缩聚型聚合体生产的合成纤维是不耐水解的。如常用的聚酯类、诺梅克斯等滤料是很容易发生水解的。

　　只有在高温、湿度、化学品这三个因素共同作用下，才能激活分子，发生水解现象。烟气中水分子含量和温度越高，滤袋水解越严重。不同的滤料其水解温度也不相同。其中P84是目前所用滤袋中抗水解性较差的一种。

　　水解痕迹为颜色混浊，滤袋强度严重下降，易破损。缝纫线发生水解后，滤袋从缝纫线处开裂，使滤袋不再是筒状。滤袋缝纫线断裂如图9。

　　(3)氧化

　　纤维氧化是纤维中分子失去(或离解)电子的过程，如PPS纤维，在高温(150℃)条件下氧分子攻击分子中的“S”，并与之结合。造成PPS纤维变色、变硬、变脆，强度降低而破损，严重时纤网会破碎而脱离基布(如图10)。氧化是滤袋损坏的又一主要因素。抗氧化性能较差的滤料主要有：聚丙烯、聚苯硫醚(PPS)等。
