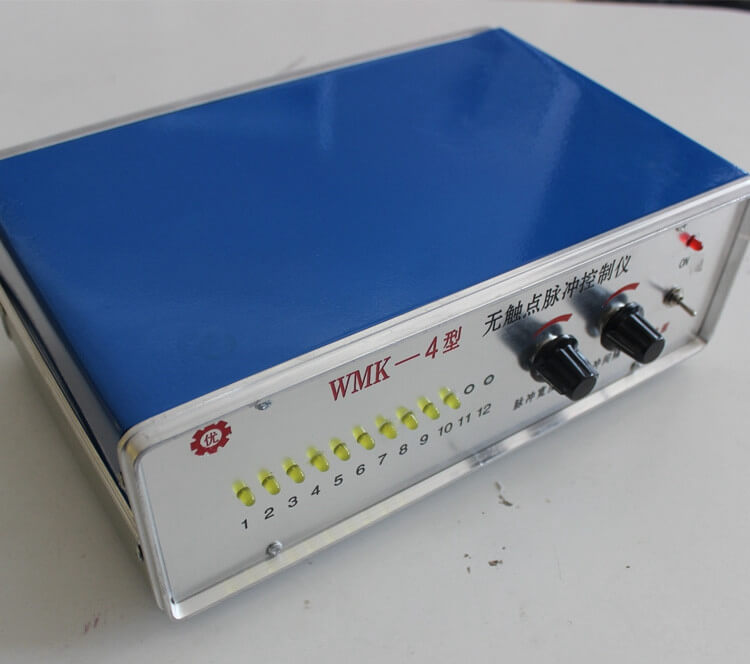

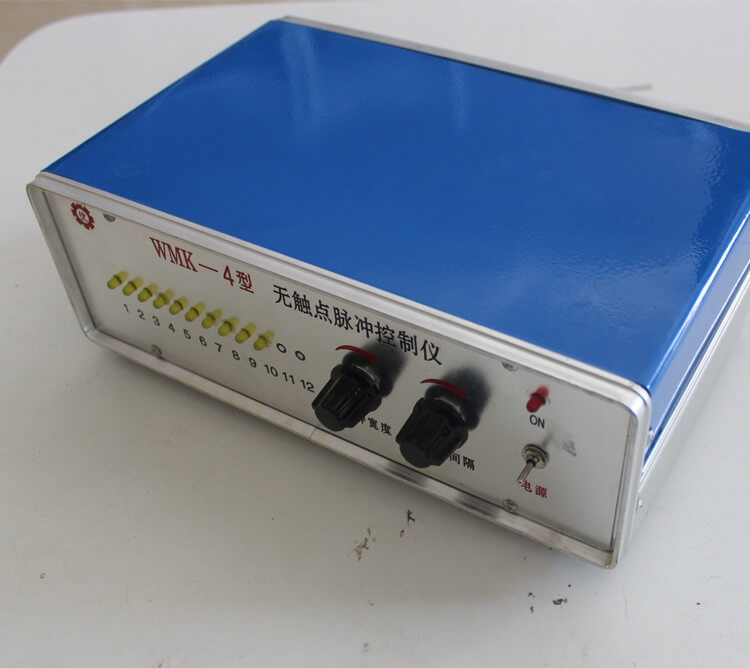

WMK-4型无触点脉冲控制仪

　一、wmk-4型脉冲控制仪介绍

　　wmk-4型无触点脉冲控制仪,有1-80门等，电压分别有24V，30V，36V，90V，110V，220V各种规格，主板为CMOS数字集成电路（可控硅输出），性能可靠，调试方便，维修容易。显著提高了仪器工作的可靠性和抗干扰能力。为整机的小型化，多功能，低功耗，易安装、易调试、易维修提供了最可靠的保证。有于集成度的提高，大大提高了控制门数的数量。

　二、wmk-4脉冲控制仪参数：

　　1、脉冲宽度：0.01-0.5秒2、脉冲间隔：0.8-30秒
　　3、工作电压：220VAC-50HZ4、整机功耗：<40W
　　5、外形尺寸：10*20*25cm6、输出电压：24V、110V、220V可选
　　7、环境温度：-20℃

　三、wmk-4型脉冲控制仪维护：

　　（1）输出线插头插入进项后部插孔内部，另一端与电磁阀相连接，脉冲电磁阀再用连接线连接到公共线排，导线颜色一般为红色或白色。
　　（2）控制仪电源接入200V交流电。
　　（3）控制仪工作时电源指示灯应保持常亮。
　　（4）脉冲间隔及宽度旋钮按照工况需求调节到适当档位即可。
　　（5）脉冲控制仪注意保养，避免暴露在高温、高粉尘、湿气大的工作环境当中。

　四、wmk-4型无触点脉冲控制仪注意事项：

　　（1）输出线接头应插接到底，防止接触不良，单机输出线仅供单机连接使用，不可擅自互相连接。
　　（2）电路保险管应小于或等于2A，切勿使用其他导电物替代保险管工作。
　　（3）使用时注意避免电磁脉冲阀或连接导线出现短路漏电的情况，经常检查线路连接是否正常，对地电阻应至少大于2兆欧。
　　（4）安装脉冲控制仪或检修电路时，一定关闭电源，防止出现事故或造成控制仪程序紊乱。
